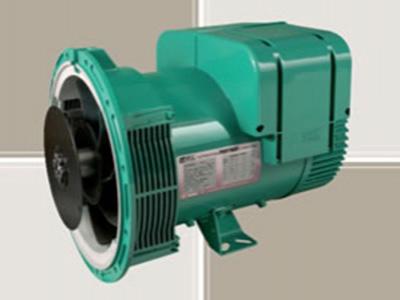

Alternador Leroy Somer

El alternador Leroy Somer de RISE Power fue diseñado principalmente y adaptado para ser aplicado en distintas áreas: industria marina, alquileres y telecomunicaciones, por ejemplo.

El alternador Leroy Somer (LSA) cumple con las normas internacionales y las regulaciones correspondientes, como IEC 60034, NEMAMG 1.22, ISO 8528/3, CSA, UL 1446, normas marinas, etc. Además, fue diseñado y fabricado en un ambiente certificado ISO9001.

Rendimiento eléctrico superior
1. Aislamiento clase H
2. Bobinado que se puede reconectar estándar de 12 cables, de 2/3, n° 6.
3. Rango de voltaje:
50Hz: 220V-240V y 380V-415V (440V)
60Hz: 208V-240V y 380V-480V
4. Buena eficacia y capacidad de arranque del motor
5. Son posibles otras tensiones con bobinados opcionales:
-50Hz: 440V (n°7), 500V (n°9), 690V (n°10 o 52)
-60Hz: 380V y 416V (n°8), 600V (N°9)
6. La distorsión armónica total es inferior al 2% (carga completa).
7. Supresión de interferencias R 791 según la norma EN 55011 grupo 1 clase B normas para zonas europeas (marcado CE)

Sistema de excitación y regulación adecuado para la aplicación
Sistema de excitación Opciones de regulaciones
Regulador de voltaje(AVR) DERIVACIÓN AREP Transformador de corriente para conectar módulos en paralelo C.T. Detección trifásica R731 3- Potenciómetro de voltaje P Renmole
R220 Std - - - -
R438
Std √ √ √

(Precisión de voltaje AVR ±1%: - ; adaptación posible: √)

Sistema de protección
1. El nivel de protección del alternador Leroy Somer (LSA) 40 es IP23.
2. El alternador Leroy Somer posee una protección de bobinado estándar para un ambiente limpio con una humedad relativa≤95%, incluyendo ambientes marinos.

Opciones
Filtros en la entrada de aire y salida de aire (IP44);
Protección de bobinado para entornos peligrosos con una humedad relativa superior al 95%;
Calentadores espaciales;
Protección térmica para bobinados del estator.

Estructura mecánica reforzada que utiliza modelado de elementos finitos
1. Ensamble rígido compacto para resistir de manera óptima las vibraciones del generador.
2. Bastidor de acero
3. Versiones de dos cojinetes y de un solo fabricadas que sirvan en motores térmicos disponibles comercialmente.
4. Balance de media tecla
5. Rodamientos engrasados de manera permanente.
6. Dirección de rotación estándar: en el sentido de las agujas del reloj si mira el extremo del motor.

Caja terminal accesible
1. Fácil acceso al AVR y a las conexiones.
2. Bloque de terminales de 8 vías con el fin de reconectar la tensión.
3. Agujeros taladrados previamente para casquillos.

Marca registrada 2004: MOTEURS LEROY-SOMER
LEROY-SOMER se reserva el derecho de alterar el diseño, las especificaciones técnicas y las dimensiones de los productos que se exhiben en este documento. Las descripciones no pueden bajo ninguna circunstancia considerarse contractuales. Los valores que se indican son valores típicos.

Especificaciones del alternador Leroy Somer
MODELO 400V/50Hz/3Ph 400V/50Hz/3Ph 400V/50Hz/3Ph
1500RPM Corriente continua/40℃ Reserva / 40℃ Reserva / 27OC
WDG6 Derivación kW kVA kW kVA kW kVA
LSA40 VS1 J6-4 12 8 10 8.4 10.5 8.8 11
LSA40 VS2 J6-4 12 10 12.5 10.8 13.5 11.2 14
LSA40 S3 J6-4 12 12 15 12.8 16 13.2 16.5
LSA40 S4 J6-4 12 14 17.5 15.2 19 15.6 19.5
LSA40 M5 J6-4 12 16 20 18.2 21.5 17.6 17.6
LSA40 L7 J6-4 12 18.4 23 19.2 24 20 20
LSA 42.2 VVS J6-4 12 6.4 8

8 10
LSA42.2 VS0 J6-4 12 8 10

10 12
LSA42.2VS1 J6-4 12 10 12.5

12 15
LSA4.2 VS2 J6-4 12 12 15

14 18
LSA42.2 S4 J6-4 12 14 17.5 16 20 16.8 21
LSA42.2 S5 J6-4 12 16 20 19.2 24 20 25
LSA42.2 M6 J6-4 12 18.4 23 21.6 27 22.4 28
LSA42.2 M7 J6-4 12 21.6 27 24 30 24.8 31
LSA42.2 L9 J6-4 12 25.2 31.5 26.72 33.4 28 35
LSA43.2 S1 J6-4 12 28 35 32 40 36 45
LSA43.2 S15 J6-4 12 32 40 35 44 38 47
LSA43.2 S25 J6-4 12 36 45 4539 49 42 52
LSA43.2 S35 J6-4 12 42 53 5345 56 46 58
LSA43.2 M45 J6-4 12 48 60 6050 63 53 66
LSA43.2 L65 J6-4 12 56 70 59 74 62 77
LSA43.2 L8 J6-4 12 64 80 67 84 70 88
LSA 44.2 VS3 J6-4 12 72 90 76 95 80 100
LSA44.2 VS45 J6-4 12 84 105 88 110 93 116
LSA44.2 S7 J6-4 12 100 125 105 131 110 138
LSA44.2 S75 J6-4 12 108 135 114 143 120 150
LSA44.2 M95 J6-4 12 120 150 125 156 132 165
LSA44.2 L12 J6-4 12 132 165 136 170 140 175
LSA46.2 M3 J6-4 12 144 180 156 195 162 203
LSA46.2 M5 J6-4 12 160 200 171 214 178 223
LSA 46.2 L6 J6-4 12 200 250 208 260 220 275
LSA 46.2 L9 J6-4 12 224 280 232 290 240 300
LSA 46.2 VL12 J6-4 12 252 315 362 327 273 341
LSA47.2 VS1 J6-4 12 280 350 302 377 314 392
LSA 47.2 VS2 J6-4 12 300 375 324 405 336 420
LSA47.2 S4 J6-4 12 328 410 344 430 360 450
LSA47.2 S5 J6-4 12 328 455 377 471 400 500
LSA47.2 M7 J6-4 12 364 500 436 545 456 570
LSA47.2 M8 J6-4 12 400 550 460 575 480 600
LSA47.2 L9 C6S/4 6 480 600 504 630 528 660
LSA49.1 S4A C6S/4 6 500 625 525 656 550 686
LSA49.1 S4 C6S/4 6 528 660 554 693 580 725
LSA49.1 M6 C6S/4 6 580 725 608 760 640 800
LSA49.1 65M C6S/4 6 600 750 630 787 660 825
LSA49.1 M75 C6S/4 6 640 800 672 840 704 880
LSA49.1 L9 C6S/4 6 704 880 736 920 768 960
LSA49.1 L10 C6S/4 6 728 910 764 955 800 1000
LSA50.2 S3 C6S/4 6 800 1000 840 1050 896 1120
LSA50.2 S4 C6S/4 6 832 1040 876 1095 916 1145
LSA50.2 M6 C6S/4 6 1000 1250 1052 1315 1100 1375
LSA50.2 L7 C6S/4 6 1080 1350 1136 1420 1188 1485
LSA50.2 L8 C6S/4 6 1200 1500 1260 1575 1320 1650
LSA50.2 VL10 C6S/4 6 1312 1640 1376 1720 1440 1800
LSA51.2 S55 C6S/4 6 1440 1800 1512 1890 1584 1980
LSA51.2 M60 C6S/4 6 1600 2000 1680 2100 1760 2200
LSA51.2 L70 C6S/4 6 1720 2150 1804 2255 1892 2365
LSA51.2 VL85 C6S/4 6 1800 2250 1888 2360 1980 2475
LSA51.2 VL90 C6S/4 6 2000 2500 2100 2625 2200 2750

Observación: El alternador Leroy Somer LSA42.2VVS-VS2 no contiene caja de terminales.
